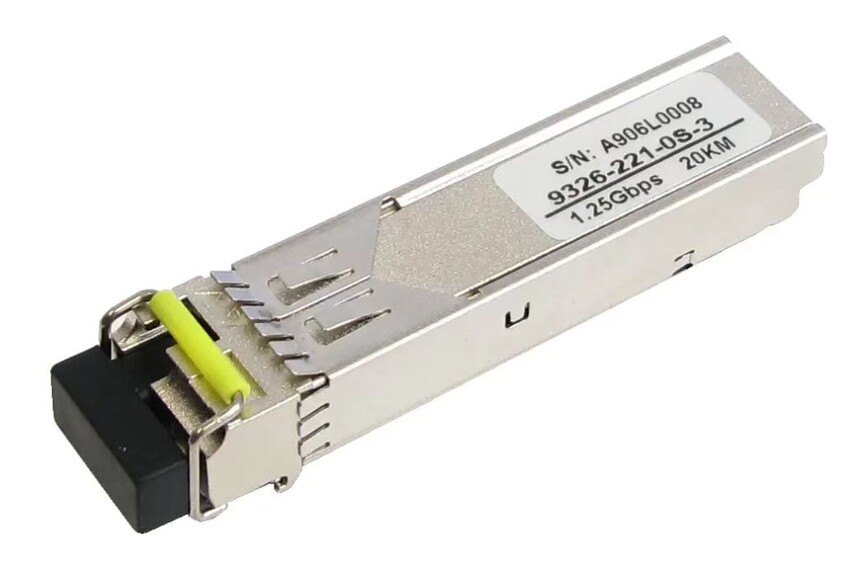

光模块封装

打线是在电芯片和光芯片之间以及电芯片和PCB焊盘之间打金线，打线前使用等离子清洗机进行表面活化，使其达到稳定连接。固晶和打线是至关重要的，打线需要满足拉力测试，对打线的长度也有一定的要求，过长过短都会影响实际的性能，例如灵敏度，发射眼图，光模块失效分析就有打线断裂等因素，在此工艺上，等离子是起到了至关重要的作用。光模块封装过程中使用等离子处理是一种重要的工艺步骤。等离子处理技术在半导体封装中的应用非常广泛，主要包括以下几个方面：

芯片连接: 等离子清洗通过表面活化提高了芯片粘接环氧树脂的附着力，从而改善了芯片和基材之间的粘合。这不仅提高了散热效果，还确保了金属表面的氧化被去除，以实现无空隙的芯片连接。引线键合: 在布线粘接之前，使用气体等离子技术对焊盘进行等离子清洁，以提高键合强度和产量。这对于提高半导体器件的生产效率和质量至关重要底部填充: 在底部填充工艺之前进行等离子表面处理可以提高底部填充芯吸速度、增加填充高度和均匀性，最大限度地减少空洞并提高底部填充粘附力。封装和成型: 等离子处理通过增加基材表面能来提高模具化合物的附着力，从而增加了封装的可靠性。微机电系统(MEMS): 在MEMS器件的制造过程中，等离子体处理用于设备清洁、光刻胶除渣、剥离和蚀刻再分布线等，以提高器件良率和长期可靠性。

此外，等离子体清洗在电子封装中的应用，特别是在小分子有机物清洗方面具有明显优势，能有效地去除晶圆芯片表面的颗粒、金属离子、有机物及残留的磨料颗粒等沾污杂质，保证集成电路的集成度和器件性能。

在光模块封装的具体工艺中，无论是哪种类型的光模块，其生产工艺基本上可以分为封装、测试两大块。封装过程涉及将芯片、光器件等组装成一个整体，而测试则是评估封装好的器件性能。例如，800G光模块的封装形式演变总体趋势是更高速率、小型化、热插拔，其中包括QSFP-DD和OSFP封装等。

总的来说，等离子处理在光模块封装中的应用对于提高生产效率和产品质量具有重要意义
